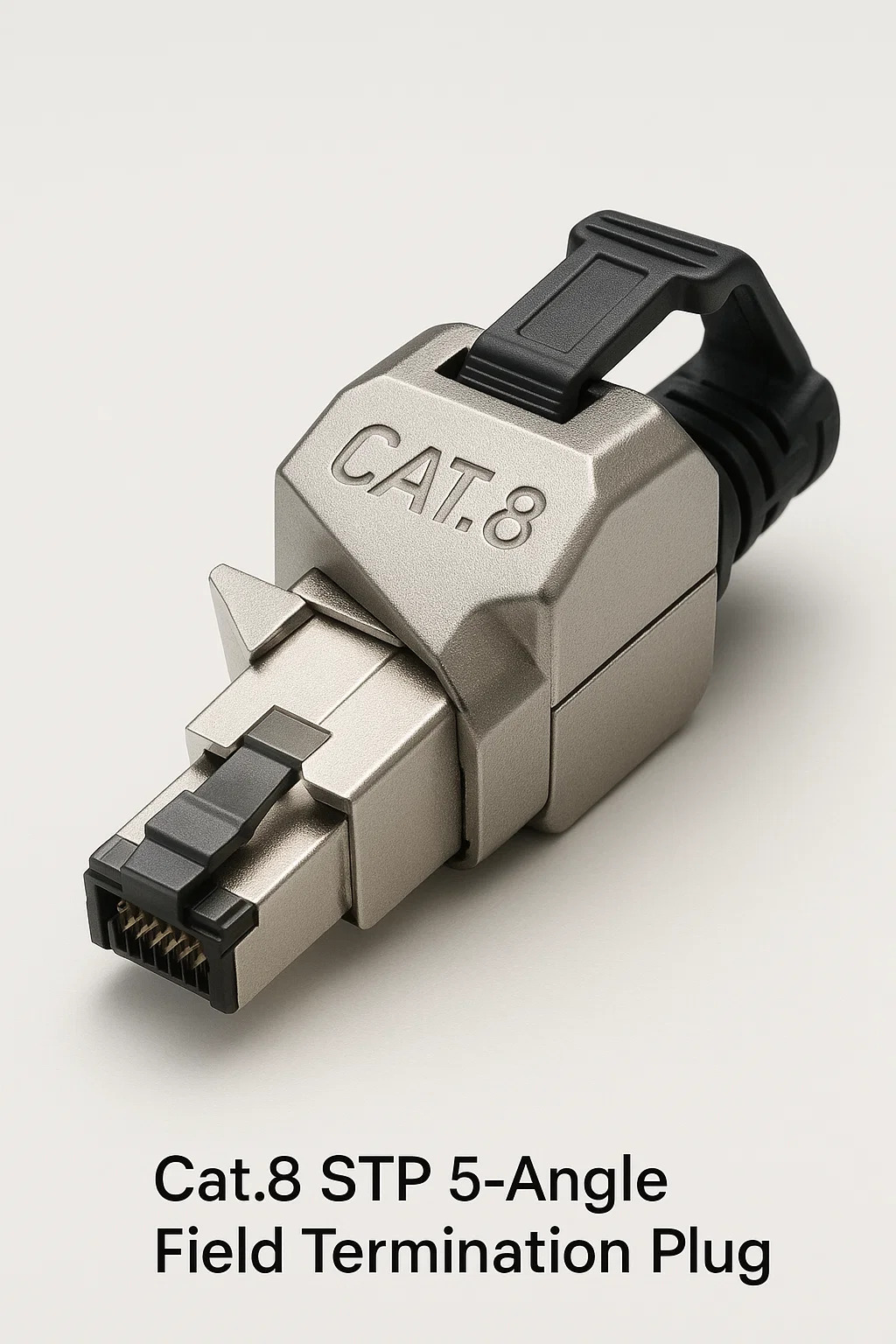

Cat.8 STP 5-uhlový koncový koncový koncový terén

1. Účel základného dizajnu
Optimalizácia priestoru: 45 ° Káble Body Trase Body Traces Bokeways, čím sa vyhýbajú prekážkam v stiesnených inštaláciách (napr. Zadné porty stojana servera).
Shielding s vysokou hustotou: Kombinuje dvojvrstvové tienenie STP (celkovo jednotlivé párové fólie) s šikmými uzemňovacími kontaktmi, aby sa udržala obrana EMI.

2. Štrukturálne vlastnosti
Vložka s presnosťou
Metalizovaná vložka otáča signálne dráhy 45 ° interne, pričom sa zachováva impedancia bez ostrých ohybov.
Reliéf posilneného napätia
Otočenie svorky zaisťuje kábel a zároveň umožňuje ± 30 ° smerové nastavenie po inštalácii.
Priemyselná škrupina
Krytie zliatiny zinočnatého s pečaťou IP67 (voliteľné) odoláva nárazu, prachu a vlhkosti.

3. Proces ukončenia
Prípravok
Odlupujte sa späť, celkový vrkoč, fólie párov, aby sa vystavili 3 mm pre kontakt s uzemňovacími krúžkami zástrčky.
Manipulácia s vodičom
Vložte vodiče do kľúčových slotov IDC s <0,3 mm Untwist - Nespravovanie zlyhá ladenie 40 Gbps.
Uzemňovacia sekvencia
Zabezpečte štíty párov na vnútorné terminály.
Zložte celkový cop cez uzemňovací golier.
Snap-Bithut Shield Cap pre 360 ​​° pokrytie.

4. Scenáre nasadenia
Dátové centrá: Spínače horných rúrok s vertikálne naskladanými portami.
Robotika: kĺbové ramená vyžadujúce flexibilitu kábla.
Vojenský/letecký priestor: Vibrácie s náročnými priestormi s priestorovými obmedzeniami.

5. Kritické výhody
V porovnaní s priamymi zástrčkami • šetrí 60% bočné miesto • Znižuje krútiaci moment kábla v portoch
Verzus adaptéry • eliminuje ďalšie body pripojenia • Zachováva integritu signálu pre 2000 MHz

6. Výstrahy na inštaláciu
Ovládanie polomeru
Udržujte ≥ 8x priemer kábla pred/po zástrčke; Ostré ohyby vyvolávajú stratu návratnosti.
Overovanie uzemnenia
Kontinuita testovacieho štítu (0,1Ω max) - Rozhlené návrhy Rizikových pozemných medzier.
Obmedzenia nástrojov
Vyžaduje nízko profilový nástroj na úder do bočného prístupu.

7. Obmedzenia
Žiadne opravy poľa: Poškodené kontakty vyžadujú úplnú výmenu zástrčky.
Kompatibilita portu: zlyhá v zásuvkách s plytkou hĺbkou (napr. Spínačy Legacy).
Cena: 3 × Premium oproti štandardným zástrčkám CAT.8.

8. Výrobné poznámky
Špecializované značky: SIEMON (360 ° max), TE Connectivity (Industrial IQ45), Panduit (šikmý skrútený pair).
Vyhnite sa generickým klonom: Knockoffs nemá internáty z porovnané impedancie.

Kedy použiť túto zástrčku
