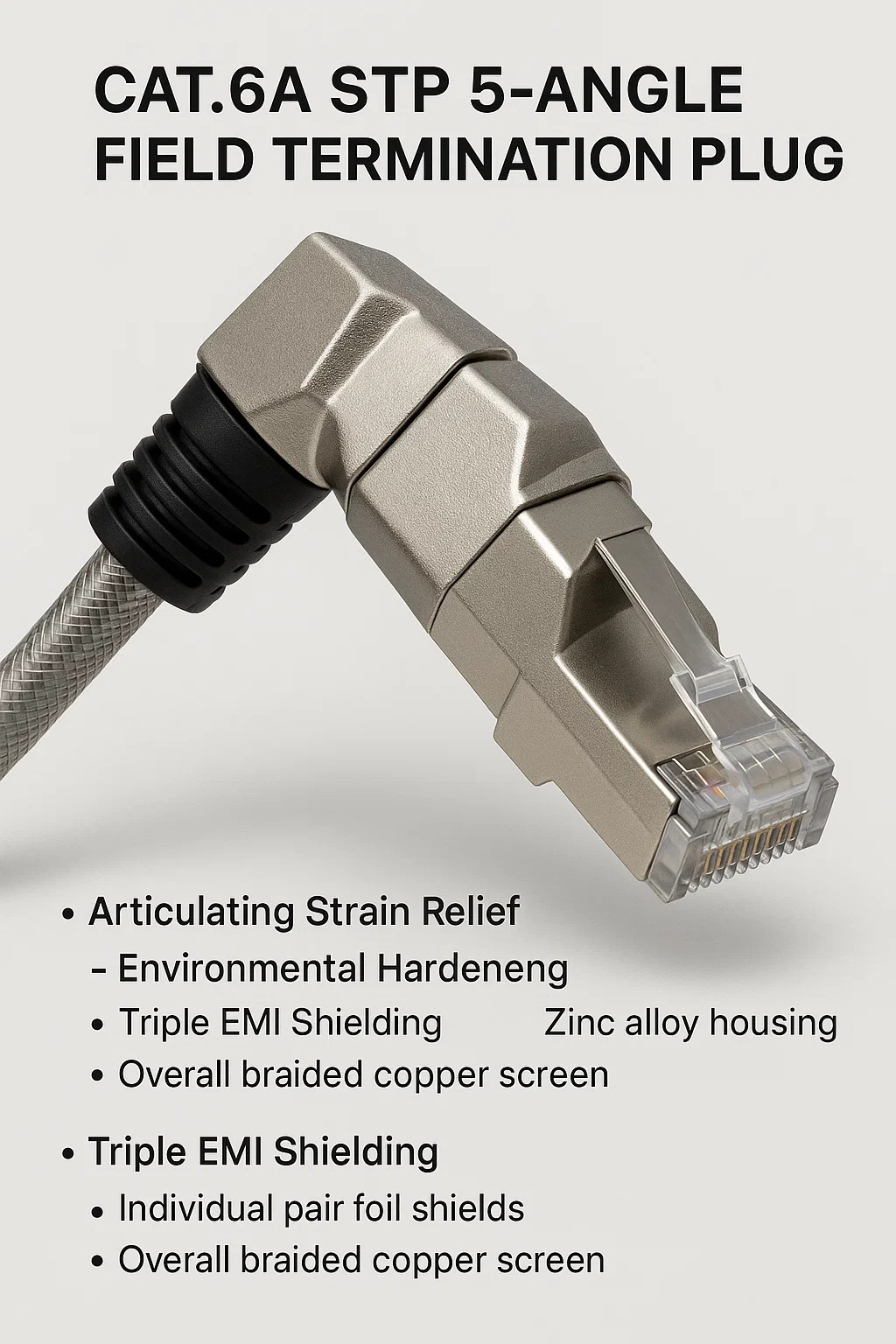

Cat.6A STP 5 Uhlová koncová zástrčka poľa
1. Účel základného dizajnu
Optimalizácia priestoru: Obsahuje 45 ° šikmé telo s nastaviteľnosťou 5 polohy (± 30 ° vertikálne, ± 15 ° vodorovné) na smerovanie káblov v tesných priestoroch (napr. Serverové stojany, kontrolné skrinky).
Triple EMI Shielding: Combine:
Jednotlivé párové štíty
Celkovo opletená obrazovka medi
Bloky zliatiny Zinku rušenie z motorov/VFD v priemyselnom prostredí.
2. Štrukturálne inovácie
Oslobodenie od kĺzania kĺbu:
Otočenie goliera absorbuje vibrácie/flex napätie (napr. Robotické ramená, AGV).
Vytvrdenie životného prostredia:
Tesnenie s hodnotením IP68 (Silikónové tesnenia závitu závitu) Odporúča vniknutie vody/prachu.
Kontakty s vysokým výkonom:
50 µ “zlaté kolíky vydržia 100 000 cyklov párenia a 90 W Poe bez oblúka.
3. Pracovný tok ukončenia
Shield Prep:
Zložte celkový cop cez káblovú bundu; Upevnite sa pod kovovými ferulami.
Orezajte párové fólie na odhalenie 3 mm; Ukončite na uzemňovacie karty.
Manipulácia s drôtom:
Udržiavať <8 mm untwist; Vložte do kľúčových slotov IDC (štandard T568B).
Uhol zámku:
Nastavovacia orientácia; krútiaci moment na 0,6 n · m na kompresiu tesnenia.
4. Kľúčové aplikácie
Robotika: Správa káblov v kĺbových zbraniach (kompatibilita ISO 9409).
Mobilné stroje: nasadenia náročné na vibrácie (vlaky, vysokozdvižné nabíjačky).
Drsné prostredie: spracovanie potravín (hodnotené Washdown), chemické rastliny.
5. Výhody vs. priame zástrčky
| Spochybniť | 5-uhlový roztok | Riziko |
|---|---|---|
| Preťažené panely | Okamžite vyčistí susedné porty/káble. | Kábel sa pri vstupe do portu zalomí. |
| Konštantné vibrácie | Kĺbová kĺbová únava zabraňuje únave drôtu. | Vodiče zlomenín stresu. |
| Emi hotspoty | Udržiava 360 ° kontinuitu štítu. | Počas pohybu. |
6. Kritické pravidlá inštalácie
Prilepenie tienenia: Overte ≤0,1Ω Odpor medzi obalom zástrčky a káblovou obrazovkou.
Ohyb polomeru: Udržujte ≥ 4 x priemer kábla po nastavení uhla.
Požiadavka nástroja: Na šikmý prístup použite nízko profilový úder.
7. Ukazovatele zlyhania
Poe Resets: Zlý kontakt PIN alebo zlyhanie uzemnenia štítu.
Rýchlostné kvapky: Untwisted páry> 10 mm alebo únik EMI.
Prehriatie: preťažené kolíky (presahujúce 90 W Poe).
8. Obmedzenia
Kompatibilita kábla: Vyžaduje Cat.6A STP (S/FTP alebo F/UTP).
Hĺbka portu: Nemusí sa zmestiť plytké zásuvky (overiť špecifikácie zariadenia).
Cena: 2–3 × Premium cez štandardné zástrčky.
