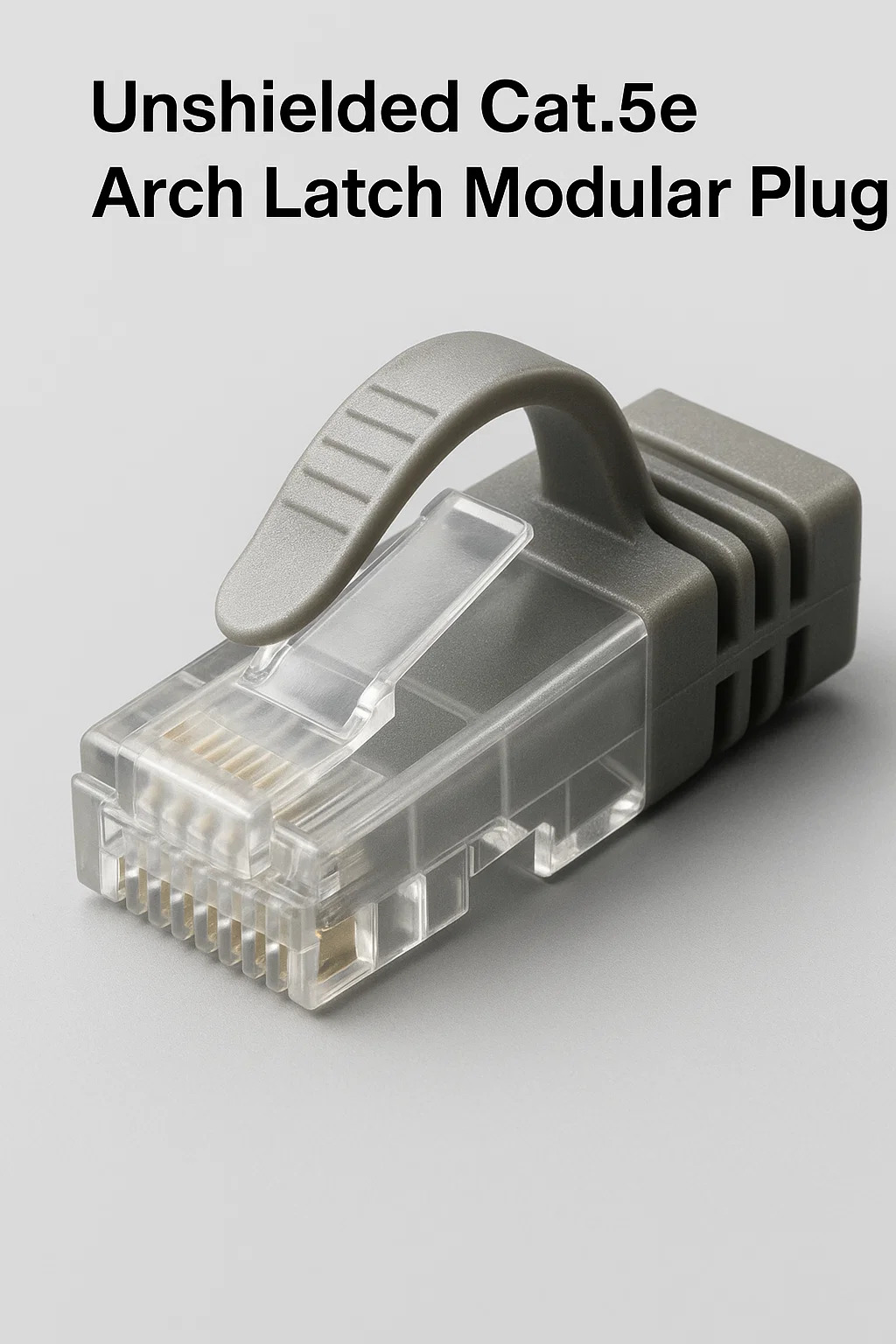

Netienená modulárna zástrčka Cat.5e Arch Latch

1. Účel základného dizajnu

Bezpečné fyzické uchytenie: Obsahuje klenutú západku (vyvýšený, rebrovaný výstupok) na uchopenie vysokým napätím, ktoré zabraňuje náhodnému odpojeniu v oblastiach náchylných na vibrácie (napr. pod stolmi, podlahami dielní).
Základný výkon: Podporuje 1Gbps Ethernet pre kancelárske/ľahké priemyselné použitie, kde je EMI minimálne.

2. Kľúčové fyzikálne vlastnosti

Zosilnená západka:
Dizajn zosilneného oblúka odoláva prasknutiu pri zachytení nohami, vozíkmi alebo vybavením.
Odľahčenie:
Vnútorné rampy uchopia plášť kábla (nie je potrebný kevlar), prežijú ťahovú silu 50 libier.
Jednoduchosť bez použitia nástrojov:
Žiadne spony alebo skrutky – západka sa uvoľní stlačením palca pod uhlom 45°.

3. Proces ukončenia

Odizolovať a zarovnať:
Odstráňte ½" plášť; usporiadajte vodiče v poradí T568B (žiadne rozkrútenie > 13 mm).
Posuv a sedadlo:
Zatlačte drôty do zástrčky, kým hroty nenarazí na prednú stenu.
Krimpovanie:
Stlačte pomocou štandardného lisu; latch automaticky nasadí po kompresii.

4. Cieľové aplikácie

Maloobchodné POS systémy:
Zabezpečuje káble nakopnuté zákazníkmi pod pultmi.
Vzdelávacie laboratóriá:
Odoláva pretáčaniu nôh stoličky cez šnúry.
Ľahký priemysel:
Postranné stanice dopravníka s nízkymi vibráciami.

5. Scenáre a opravy porúch

6. Obmedzenia

Žiadne tienenie: Zlyhá v blízkosti motorov, mikrovĺn alebo vysokonapäťových vedení.
Len Cat.5e: Nie pre inovácie s rýchlosťou 10 Gb/s.
Opätovná použiteľnosť: Západka slabne po 5 odstránení; vymeňte, ak sú uvoľnené.

7. Vs. Štandardná zástrčka Cat.5e
