Ako nainštalovať zástrčku poľa?- Ningbo Excellence Communicated Connector Co., Ltd(EXW)

1. Vyžaduje sa nástroje a materiály
Koncová zástrčka (RJ45, M12 alebo iný typ).
Káblové striptérka (pre presné odstránenie bundy).
Nástroj na úder (pre ukončenie IDC).
Tester kábla (na overenie kontinuity a výkonu).
Nožnice alebo preplachové rezačky (na orezávanie drôtov).

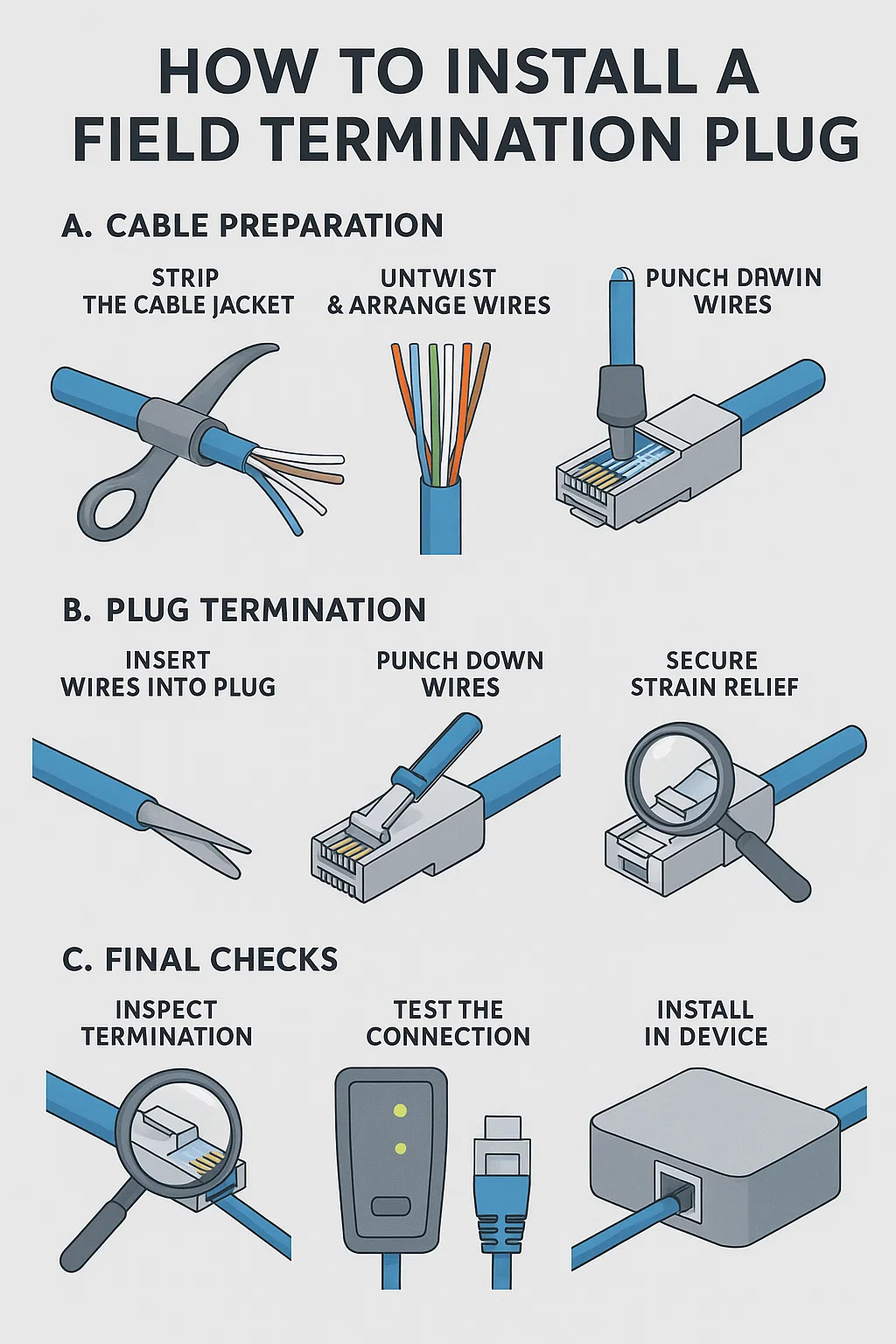

2. Inštalácia krok za krokom
A. Príprava kábla
-Natiahnite káblovú bundu
Pomocou striptéra odstráňte 1-1,5 palca vonkajšej bundy.
Vyhýbajte sa nenápadným vnútorným vodičom.
-Tuntwist & Usporiadajte drôty
Postupujte podľa farebného kódu zástrčky (T568A alebo T568B).
Udržujte zvraty nedotknuté až do bodu ukončenia.
--TRIM vodiče na dĺžku
Vystrihnite vodiče rovnomerne a nechajte odkryté 0,25-0,5 palca.

B. Ukončenie zástrčky
-insert vodiče do zástrčky
Zarovnajte vodiče s slotmi IDC.
Uistite sa, že žiadne krížené alebo voľné vodiče.
-Znížte vodiče
Na pevné sedadlá použite nástroj na punch-down.
Vyvíjajte rovnomerný tlak, aby ste zabránili čiastočným spojením.
-Zabezpečená úľava z kmeňa
Zoveste káblovú bundu vo vnútri zástrčky, aby ste zabránili sťahovaniu.

C. Konečné kontroly
-Konanie ukončenia
Overte žiadne túlavé drôtové pramene alebo nesprávne zarovnané kontakty.
-Test pripojenia
Použite certifikátor kábla (pre vysokorýchlostné siete) alebo tester kontinuity.
-Inštalujte v zariadení
Pripojte sa k cieľovému zariadeniu (IP fotoaparát, AP atď.) A potvrďte funkčnosť.

3. Bežné chyby, ktorým sa treba vyhnúť
Vodiče nadmerného obchodu → Zlý kontakt.
Nesprávne poradie drôtu → Zlyhanie signálu.
Preskočenie úľavy na kmeň → Poškodenie kábla v priebehu času.
Netestujúci sa po inštalácii → skryté poruchy.

4. Kedy sa má presmerovať
Ak testovanie zlyhá (otvorené/skratky).
Ak sa zástrčka cíti voľne alebo nestabilná.
Ak je viditeľná korózia alebo poškodenie.

Sťahovať	Akcia	Kritické podrobnosti	Náradie
1. Kábel prúžkov	Odložiť 1–1,5 palca vonkajšej bundy bez poškodenia vnútorných vodičov.	Vyvarujte sa rezania na izoláciu drôtu; Uchovávajte zvraty blízko konca bundy.	Vizuálna kontrola káblového striptéra.
2. Usporiadajte drôty	Rozvrátiť a zarovnať vodiče T568A/B schéma.	Udržiavať zvraty až do slotov IDC; Žiadne krížené páry.	Postupujte podľa položky Plug's Color Guide (vytlačený alebo tvarovaný).
3. Orezajte drôty	Nakrájané vodiče do 0,25–0,5 palca exponovaný.	Zabezpečiť jednotnú dĺžku; Žiadne rozstrapené konce.	Flush Cutters (nožnice riskujú nerovnomerné škrty).
4. Vložte do zástrčky	Vodiče sedadla do zástrčiek Idc sloty Až do úplného sedenia.	Vodiče musia dosiahnuť spodky terminálu; Žiadne medzery alebo nesprávne zarovnanie.	Zväčšovacie sklo (overte si sedenie pod zlým osvetlením).
5. Pitch Down	Ukončiť vodiče pomocou náradie pod uhlom 45 °.	Jednotná pevná tlač na drôt; Vyhnite sa čiastočným úderom alebo nadmernému kompresii.	Nástroj na náraz (non-Impakt si môže vyžadovať viac štrajkov).
6. Zamerajte reliéf napätia	Špičková káblová bunda vo vnútri tela zástrčky.	Bunda musí byť pevne chytená; Nie sú exponované vodiče mimo zástrčky.	TEG TEST: Jemný ťah, aby sa potvrdilo, že drží úľavu od napätia.
7. Testovacie pripojenie	Overte kontinuitu, drôtenú mapu a (ak je to použiteľné) stabilita PoE/Signal.	Skontrolujte, či sa otvorí/šortky; Oveďte impedanciu pre vysokorýchlostné odkazy.	Certifier kábla (napr. Fluke) alebo základný tester pre priechod/zlyhanie.
8. Nainštalujte do zariadenia	Pripojte sa k koncovému bodu (fotoaparát, AP atď.) A potvrďte prevádzku.	Zaistite bezpečne zámky zámkov; Žiadne prerušované odpojenia.	Funkčný test (napr. Ping, video informačný kanál, kontrola výkonu PoE)
